钢包测温应用方案
- 产品分类 工业测温

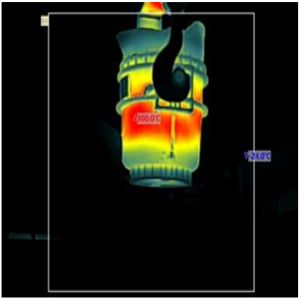

- 产品描述 钢包是冶金工业中重要的高温容器,其使用寿命及使用的安全性对钢铁企业生产的正常运行影响巨大。钢包的工作层耐火材料由于周期性地受钢水的冲刷和侵蚀,因而不断地产生侵蚀和剥落,当耐火材料局部损毁严重,而又未被发现时,将造成严重的漏钢事故。因此,测量钢包外表面温度,通过热图像和监测的实际温度来实现对钢包内衬材质的损毁程度进行监测和预防护,成为保证安全生产的重要措施。
测温系统构成
系统由光学系统、红外成像系统、控制单元、显示单元、通讯单元、保护单元等六部分组成。利用红外原理,将钢包/铁水包的8~14um短波红外电磁波能量通过光学系统收集到红外成像系统,经过热成像探测器的信号收集并通过通讯单元和控制单元传输到显示单元,转化成可供人识别的图形和热图像,并进一步计算出温度值,让现场工艺人员不但可以看到钢包的热图像,还可以分析其温度分布状况。本系统使用长波高温成像系统,最高测温度范围可达600°C,能够非常准确的反应钢包不同位置的温度区间,方便现场工艺人员对钢包内部耐火材料的损毁程度进行准确的判断和做提前预防
系统特点:
长波热像系统
测量温度可达600°C
384*288像素,以较高的动态分辨率和空间分辨率对钢包/铁水包进行二维温度分布的测量和成像
50HZ高帧频,及时反映钢包/铁水包分度变化
冷却保护单元可以保证整个系统可以在长期恶劣环境和户外环境下工作
以太网通讯协议接口标准,即使在远距离下也能够实现快速图像传输
实时数据记录
分区定义和报警阈值监视
趋势分析
数据输出
支持过程接口,模拟量/数字量输出及其它通讯接口。

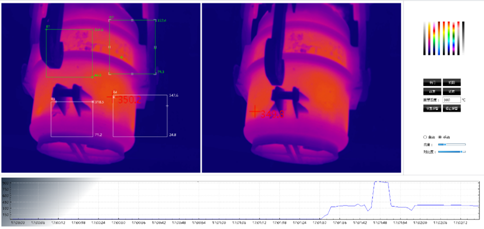

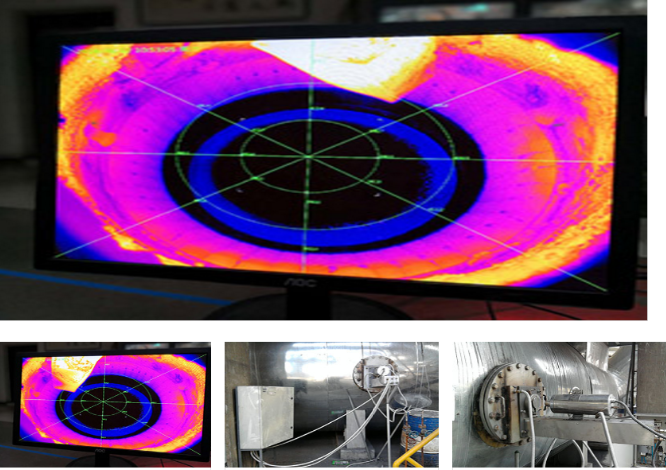

无人值守的连续温度监测,24小时连续采集目标区域内温度数据,热像图可通过控制室计算机进行显示,也可通过控制室大屏幕显示。
系统的功能与作用
系统通过钢包/铁水包反馈来的热成像和温度信息,能够及时了解、掌控以下信息:
钢包内衬材质的损毁程度预报和显示
每一次更换内衬材料后,钢包装钢水最大化的使用次数
实时记录温度、热图信息及历史查询
